Pont Ethernet Interface automate ALX et prise réseau PC

trait
Ref. Qté P.U. HT
AT0009



Variantes produit
Aucune variante pour ce produits

Demande de devis


Caractéristiques techniques

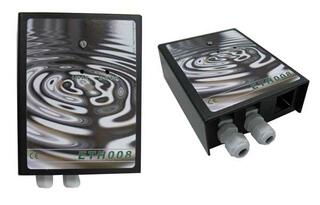

Pont Ethernet Interface automate et prise réseau PC

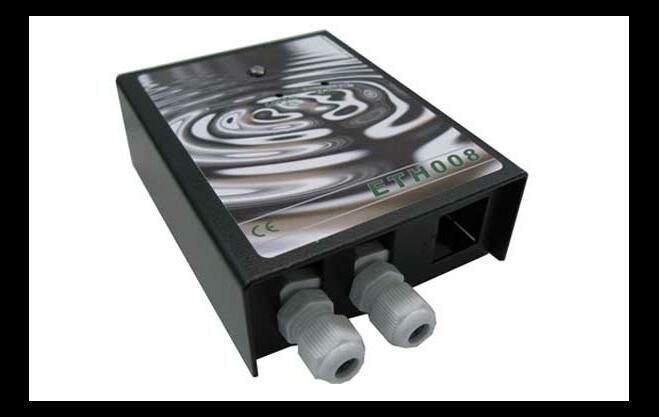

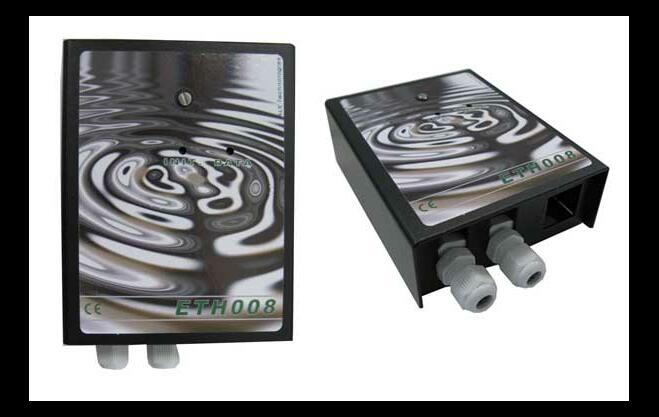

Le pont Ethernet ETH008 de chez ALX Technologies permet la communication entre un P.C. (équipé du logiciel à partir de la version 6 révision E) et tous les automates ALX (602, 402, 308, jauges 803…) via un réseau Ethernet en protocole TCP-IP.

Descriptif :

  • Boîtier métallique fourni avec cordon secteur pour l’alimentation et cordon USB pour la configuration.

Installation :



  1. Noter l'adresse IP indiquée à l'arrière du boîtier. Si non indiquée elle est par défaut : 192.168.1.254
  2. Démonter la vis et retirer le capot
  3. Relier le pont Ethernet à l'automate ALX grâce aux 3 fils A. B. Réf
  4. Brancher l'arrivée réseau puis l'alimentation, le voyant 1 s’allume
    • Si un seul site : lancer le logiciel et, dans la page Configuration du logiciel-monosite, entrer l'adresse IP du boîtier dans la section appel du site local. Exemple : \\192.168.34.34
    • Si plusieurs sites : lancer le logiciel et, dans la page Sites – modification de l’automate, entrer l'adresse IP du boîtier dans la section n°3
  5. Essayer une communication avec la page télécommande. Le voyant 2 clignote vert/rouge si la communication est établie avec l’automate



NOTA 1 : si l'adresse IP est déjà existante sur votre réseau ou si vous avez plusieurs ETH008 sur votre réseau, contacter le gestionnaire informatique du réseau puis programmer une nouvelle adresse I.P. en suivant la procédure (voir ci-dessous).

NOTA 2 : afin de vous faciliter la tâche sur site, indiquez à ALX à la commande du matériel l’adresse IP à programmer dans l’ETH008. L’adresse IP vous sera fournie par le gestionnaire informatique du réseau de votre client.







Photos non contractuelles

Documents

Liens

Le pont Ethernet ETH008 de chez ALX Technologies permet la communication entre un P.C. (équipé du logiciel à partir de la version 6 révision E) et tous les automates ALX (602, 402, 308, jauges 803…) via un réseau Ethernet en protocole TCP-IP.

Descriptif :

  • Boîtier métallique fourni avec cordon secteur pour l’alimentation et cordon USB pour la configuration.

Installation :



  1. Noter l'adresse IP indiquée à l'arrière du boîtier. Si non indiquée elle est par défaut : 192.168.1.254
  2. Démonter la vis et retirer le capot
  3. Relier le pont Ethernet à l'automate ALX grâce aux 3 fils A. B. Réf
  4. Brancher l'arrivée réseau puis l'alimentation, le voyant 1 s’allume
    • Si un seul site : lancer le logiciel et, dans la page Configuration du logiciel-monosite, entrer l'adresse IP du boîtier dans la section appel du site local. Exemple : \\192.168.34.34
    • Si plusieurs sites : lancer le logiciel et, dans la page Sites – modification de l’automate, entrer l'adresse IP du boîtier dans la section n°3
  5. Essayer une communication avec la page télécommande. Le voyant 2 clignote vert/rouge si la communication est établie avec l’automate



NOTA 1 : si l'adresse IP est déjà existante sur votre réseau ou si vous avez plusieurs ETH008 sur votre réseau, contacter le gestionnaire informatique du réseau puis programmer une nouvelle adresse I.P. en suivant la procédure (voir ci-dessous).

NOTA 2 : afin de vous faciliter la tâche sur site, indiquez à ALX à la commande du matériel l’adresse IP à programmer dans l’ETH008. L’adresse IP vous sera fournie par le gestionnaire informatique du réseau de votre client.
